5. MVC 패턴과 Spring Web MVC

MVC 패턴 개요

Servlet에서 요청을 받고 주 로직 처리는 JSP 에서 처리하다 보니 JSP의 코드가 굉장히 난잡해졌다.

뷰에 포함되어있던 비즈니스 로직을 컨트롤러 단으로 옮긴 뒤, 뷰에서는 화면 출력 처리만 담당하도록 개선할 수 있다.

(비즈니스 로직을 컨트롤러에 두지 않고, 서비스 레이어로 한번 더 분리하기도 한다.)

뷰와 컨트롤러 사이에 데이터를 주고받을 수 있도록 데이터 전송 객체(DTO; Getter Setter만 있는 단순 객체)를 사용하는데, 이를 Model이라고 한다.

Model, View, Controller가 분리된 이러한 패턴을 MVC 패턴이라고 한다.

Spring Web에서의 MVC패턴

Spring에서는 모든 요청을 공통 컨트롤러(Dispatcher Servlet)가 받고, URL 패턴과 메서드에 따라 적절한 컨트롤러(Servlet이 아니다!)로 요청 처리를 위임한다.

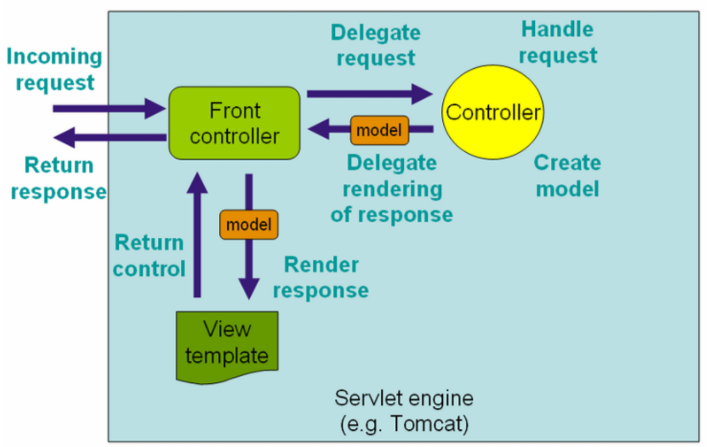

(사진에서 FrontController라고 표시된 역할을 Dispatcher Servlet이 담당한다.)

따라서 Spring Web MVC를 사용하면 더 이상 HttpServlet을 상속받아 Servlet 을 구현할 필요가 없다.

더불어, 모든 Servlet에서 처리해야 하는 공통 로직을 DispatcherServlet에 구현해 공통 처리가 가능하다.

의존성 추가

시리즈 제목은 Spring Web MVC이면서 아직까지 Spring을 의존성에 추가하지도 않고 있었다.

Spring Web MVC가 필요한 이유를 설명하기 위해 긴 여정을 거쳤다.

이제 아래와 같이 spring-webmvc 의존성을 추가해주자.

<dependency>
    <groupId>org.springframework</groupId>
    <artifactId>spring-webmvc</artifactId>
    <version>6.0.3</version>
</dependency>

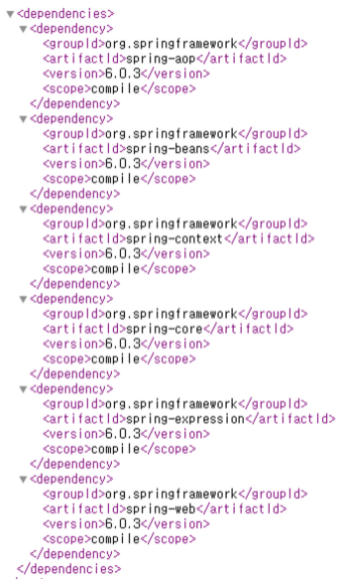

spring-webmvc가 이미 core와 context 등 Spring framework의 기본 의존성을 가지고 있기 때문에, web-mvc만 추가해도 된다.

web.xml 추가

Spring Web MVC의 Dispatcher servlet은 @Servlet 어노테이션을 가지고 있지 않다.

따라서 src/main/webapp/WEB-INF/web.xml을 다음과 같이 입력해 톰캣이 org.springframework.web.servlet.DispatcherServlet를 서블릿으로 인식할 수 있게 하자.

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
        xmlns="http://xmlns.jcp.org/xml/ns/javaee"
        xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee
                            http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd" id="HelloSpring" version="4.0">

    <display-name>hello-spring</display-name>

    <servlet>
        <servlet-name>spring-dispatcher-servlet</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>/WEB-INF/spring-servlet.xml</param-value>
        </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>

    <servlet-mapping>
        <servlet-name>spring-dispatcher-servlet</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

</web-app>

같은 위치에 spring-servlet.xml을 추가해, component scan 이 동작하게 만들자. (component scan을 사용하지 않고 <bean>을 이용해 컨트롤러를 빈으로 직접 등록해도 된다.)

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:context="http://www.springframework.org/schema/context"
    xsi:schemaLocation="http://www.springframework.org/schema/beans
        https://www.springframework.org/schema/beans/spring-beans.xsd
        http://www.springframework.org/schema/context
        https://www.springframework.org/schema/context/spring-context.xsd">

    <context:component-scan base-package="com.lickthespring.web" />

</beans>

DispatcherServlet의 동작 원리

HandlerMapping, HandlerAdapter에 대한 개념을 알면 Spring Web MVC의 가 어떻게 동작하는지 알 수 있다.

Spring에서는 요청을 처리하는 주체를 handler라고 부르는데, 이는 Controller보다 더 포괄적인 개념이다. (Controller는 handler의 한 종류이므로, 모든 handler는 controller가 아니다.)

혼란을 피하기 위해 아래 설명에서는 handler라는 용어로 통일해서 설명한다.

HandlerMapping

Spring의 DispatcherServlet은 어떻게 우리의 handler를 알아낼 수 있을까?

Spring은 HandlerMapping을 통해 Spring에 등록된 빈들을 조회해 handler를 찾는다.

(handler는 class 객체일 수도 있고, 메서드일 수도있다.)

HandlerMapping 인터페이스를 구현한 구현체는 여러 종류가 있다. (개발자가 만들어 등록할 수도 있다.)

• RequestMappingHandlerMapping 클래스는 @Controller 어노테이션을 가진 클래스를 인식하고, handler로 등록해준다. (@RequestMapping 어노테이션을 가진 메서드가 handler로 등록됨)
• BeanNameUrlHandlerMapping 클래스는 스프링 빈 이름(빈 이름을 URL로 작성하면 된다)을 기반으로 handler로 등록해준다. (빈 자체가 handler로 등록됨)
• SimpleUrlHandlerMapping 클래스는 SimpleUrlHandlerMapping 객체를 반환하는 빈을 등록함으로써 사용 가능하다. map에 URL과 컨트롤러 객체를 넣고, setUrlMap(map) 메서드를 사용해 mapping 정보를 등록할 수 있다.

우리는 Spring의 여러 HandlerMapping 구현체들이 우리의 handler를 찾아 등록할 수 있도록, 그에 맞추어 handler를 만들어야 한다. (어노테이션을 붙이거나, 빈 이름을 URL로 만들거나…)

protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
		if (this.handlerMappings != null) {
			for (HandlerMapping mapping : this.handlerMappings) {
				HandlerExecutionChain handler = mapping.getHandler(request);
				if (handler != null) {
					return handler;
				}
			}
		}
		return null;
	}

위 코드는 DispatcherServlet에 구현된 코드이다.

HandlerMapping 구현체들이 담겨있는 List인 handlerMappings에 대해 반복을 돌리며, request를 처리할 수 있는 HandlerMapping을 찾는다.

엄밀히 말하자면 위 코드를 통해 알 수 있듯이, request가 들어올 때 마다 handlerMappings에 등록된 HandlerMapping 구현체들이 모든 빈을 탐색하며 처리 가능 여부를 판단하는게 맞다.

그러나 더 나은 성능을 위해, 대부분의 handlerMappings 구현체들은 생성 시점에서 모든 빈을 미리 탐색해 처리 가능한 request와 handler 쌍을 만들어둔다.

HandlerAdaptor

HandlerMapping이 우리를 발견했다고 해서 끝이 아니다.

handler를 마음대로 구현해버리면 Spring은 그 handler를 다루지 못한다.

Spring은 개발자가 handler를 자유롭게 구현할 수 있도록 HandlerAdapter를 도입했다.

개발자는 여러 HandlerAdapter 중 하나를 선택해, 해당 Adapter가 요구하는 방식으로 handler를 구현할 수 있다.

주요 HandlerAdapter는 아래와 같다.

• HttpRequestHandler 인터페이스를 구현한 handler는 HttpRequestHandlerAdapter가 처리할 수 있다.
• @RequestMapping 어노테이션을 가진 handler는 RequestMappingHandlerAdapter가 처리할 수 있다.
• Controller 인터페이스(org.springframework.web.servlet.mvc.Controller)를 구현한 handler는 SimpleControllerHandlerAdapter가 처리할 수 있다. (Controller 어노테이션과 전혀 다른 내용이다.)

@Component("/test")
public class MyController {

		public int myControllerLogic_SpringWillNotBeAbleToFindThisMethod() { ... }

}

위 코드는 빈 이름을 /test로 설정함으로써, BeanNameUrlHandlerMapping에 의해 handler로 인식된다.

그러나, 어떠한 HandlerAdapter도 위와 같은 클래스를 처리할 수 없기 때문에, /test로 요청이 들어오더라도 spring은 우리의 handler를 호출할 수 없다.

결국 아래와 같이 HandlerAdapter가 없다는 예외(jakarta.servlet.ServletException)가 발생할 것이다.

jakarta.servlet.ServletException: No adapter for handler [com.lickthespring.web.controller.MyController@7fa8f5ae]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler

HttpRequestHandler 인터페이스를 구현해 HttpRequestHandlerAdapter가 우리의 handler를 호출할 수 있도록 코드를 작성해보자.

@Component("/test")
public class MyController implements HttpRequestHandler {

    public void myControllerLogic() {
        System.out.println("This method is not found by Spring");
    }

    @Override
    public void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        System.out.println("This method is found by Spring");
    }

}

HttpRequestHandler 의 handleRequest 메서드를 구현하면 HttpRequestHandlerAdapter는 /test로 요청이 들어왔을 때 handleRequest 메서드를 호출해준다.

이번에는 RequestMappingHandlerAdapter 가 우리의 handler를 호출할 수 있도록 @RequestMapping 어노테이션을 이용해 handler를 만들어보자.

@Controller
public class MyController {

    @RequestMapping("/")
    public ?????? myHandler(??????) {
        //...
    }

}

그런데, 어떤 파라미터를 받아야 하고 어떤 타입을 반환해야 할까?

다른 adapter와 달리 구현해야 하는 인터페이스가 없기 때문에 혼란에 빠질 수 있다.

그러나, 놀랍게도 RequestMappingHandlerAdapter는 다양한 반환 타입과 파라미터를 지원한다. 심지어 파라미터는 선택적으로 원하는 것만 순서에 상관없이 나열해 쓸 수 있다.

반환 타입은 아래 ModelAndView 섹션에서 자세히 설명하기로 하고, 일단 사용 가능한 파라미터를 알아보자.

• WebRequest, NativeWebRequest : ServletAPI 사용하지 않고 요청 파라미터 등에 엑세스
• ServletRequest, ServletResponse, HttpSession : Servlet 객체
• java.security.Principal : 인증된 사용자 정보
• org.springframework.ui.Model : 모델 객체

그 외에도 HttpEntity, HttpMethod 등의 다양한 타입의 객체를 주입받을 수 있으며, @PathVariable, @RequestParam, @RequestBody 등의 어노테이션을 이용할 수 있다.

자세한 내용은 추후에 다룬다.

protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
		if (this.handlerAdapters != null) {
			for (HandlerAdapter adapter : this.handlerAdapters) {
				if (adapter.supports(handler)) {
					return adapter;
				}
			}
		}
		throw new ServletException("No adapter for handler [" + handler +
				"]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler");
	}

위 코드는 DispatcherServlet에 구현된 코드이다.

HandlerAdapter 구현체 List인 handlerAdapters에 대해 반복을 돌리며, handler를 처리할 수 있는 HandlerAdapter를 찾는다.

(HandlerMapping을 찾는 과정과 유사하다)

ModelAndView

HandlerAdapter는 핸들러의 반환값을 잘 가공하여, DispatcherServlet에게 ModelAndView(org.springframework.web.servlet.ModelAndView)를 반환해주어야 한다.

ModelAndView는 Model 객체와 View 객체(View 타입 혹은 String 타입)를 가진 인터페이스이다.

public class ModelAndView {

	/** View instance or view name String. */
	@Nullable
	private Object view;

	/** Model Map. */
	@Nullable
	private ModelMap model;

	/** Optional HTTP status for the response. */
	@Nullable
	private HttpStatusCode status;

	/** Indicates whether this instance has been cleared with a call to {@link #clear()}. */
	private boolean cleared = false;

	//그리고 여러 메서드들(생략)

}

각 Adapter들은 아래와 같이 ModelAndView를 생성해 DispatcherServlet에게 전달한다.

• SimpleControllerHandlerAdapter의 경우, handler가 직접 ModelAndView를 반환해야 한다. Adapter는 DispatcherServlet에게 handler의 반환값을 그대로 전달한다.
• HttpRequestHandlerAdapter의 경우 핸들러는 반환 없이 직접 response를 작성해야 한다. (DispatcherServlet에게 ModelAndView 객체 대신 null을 전달한다.)
• RequestMappingHandlerAdapter의 경우 handler는 다양한 반환 타입을 가질 수 있으며, adapter가 알아서 ModelAndView를 만들어준다.

마지막의 RequestMappingHandlerAdapter는 다양한 반환 타입을 ModelAndView로 변환해야 하므로, 동작 과정이 다소 복잡하다.

Handler가 ModelAndView를 반환할 수도 있다.

@Controller
public class MyController {

    @RequestMapping("/")
    public ModelAndView myHandler(...) {
        //...
    }

}

Handler가 View를 반환할 수도 있다. 이러한 경우 보통 핸들러의 파라미터를 통해 Model 객체를 주입받아 사용한다.

이러한 경우, RequestMappingHandlerAdapter는 View와 Model을 합쳐 ModelAndView를 생성한다.

@Controller
public class MyController {

    @RequestMapping("/")
    public View myHandler(Model model, ...) {
        //ModelAndView 대신 View만 리턴
        //Model을 사용해야 하는 경우 파라미터로 Model 객체를 받아 사용
    }

}

반환 타입이 String인 경우 RequestMappingHandlerAdapter는 ModelAndView의 view 필드를 String으로 설정한다.

@Controller
public class MyController {

    @RequestMapping("/")
    public String handleRequest(Model model, ...) {
        return "/WEB-INF/index.jsp";
    }

}

@ResponseBody 어노테이션이 추가된 경우, RequestMappingHandlerAdapter는 ModelAndView 객체 대신 null을 DispatcherServlet에게 전달한다.

대신 MessageConverter 구현체를 이용해 반환 값을 가지고 응답을 직접 생성한다.

반환 값이 String인 경우 StringHttpMessageConverter를 통해 반환 값 자체를 응답 본문으로 사용한다.

@Controller
public class MyController {

    @RequestMapping("/")
    @ResponseBody //해당 어노테이션이 있을 경우에만 MessageConverter 동작함. 그렇지 않으면 ModelAndView를 생성함.
    public String handleRequest(Model model, ...) {
        return "/WEB-INF/index.jsp";
    }

}

반환 값이 Object인 경우 MappingJackson2HttpMessageConverter를 통해 객체를 JSON 문자열로 만들어 응답 본문으로 사용한다.

@Controller
public class MyController {

    @RequestMapping("/")
    @ResponseBody //해당 어노테이션이 있을 경우에만 MessageConverter 동작함.
    public Member handleRequest(Model model, ...) {
        return new Member(...);
    }

}

이 외에도 RequestMappingHandlerAdapter는, Callable<V>, HttpEntity, ResponseEntity, void 등 다양한 리턴 타입을 가질 수 있다.

ViewResolver

DispatcherServlet이 HandlerAdapter로부터 ModelAndView를 받으면, ViewResolver를 통해 View를 렌더링한다.

단, ModelAndView 객체 대신 null을 받는 경우에는 ViewResolver가 동작하지 않는다.

기본적으로 InternalResourceViewResolver가 ViewResolver로 동작하며, InternalResourceViewResolver는 Resource를 응답으로 변환해준다.

정리

조금 복잡하지만, 정리하면 다음과 같다.

1. 톰캣이 DispatcherServlet을 유일한 Servlet으로 등록한다.
2. DispatcherServlet은 초기화 과정에서 HandlerMapping 구현체, HandlerAdapter 구현체, ViewResolver 구현체들을 List 형태로 등록해둔다.
3. 초기화 과정에서 ApplicationContext를 살피며, HandlerMapping 구현체들이 처리할 수 있는 handler 목록을 만들어둔다.
4. 사용자의 요청이 들어온다(모든 요청은 DispatcherServlet으로 들어온다)
5. DispatcherServlet은 사용자의 요청을 분석(URL패턴, 메서드 등)해, 요청을 처리할 수 있는 handler를 찾는다. (2~3번 과정에서 찾은 정보 활용)
6. 찾은 handler를 다룰 수 있는 HandlerAdapter를 찾고, adapter를 통해 handler를 호출한다.
7. HandlerAdapter는 handler의 반환값을 이용해 ModelAndView 객체를 만들어 DispatcherServlet에게 전달한다. (혹은 null을 전달한다.)
8. DispatcherServlet은 ModelAndView객체가 있으면, ViewResolver를 이용해 응답을 생성한다.

참고사항

Spring Web MVC의 DispatcherServlet.properties 파일에는 기본으로 등록되는 HandlerMapping, HandlerAdapter, ViewResolver 등이 나열되어 있다.

DispatcherServlet은 이 파일의 내용을 이용해 초기화(init) 단계에서 HandlerMapping List, HandlerAdapter List 등을 만든다.

https://github.com/spring-projects/spring-framework/blob/main/spring-webmvc/src/main/resources/org/springframework/web/servlet/DispatcherServlet.properties
